科普丨什麽是風電電纜？

電線電纜廣泛應用於各個領域，為各產業、國防建設和重大建設工程等提供配套，也是日常生活不可或缺的產品。電纜在風電產業中也被廣泛使用，處於風電產業鏈條的上遊。

風電線纜廣泛應用於各種風力發電係統中，包括陸上風電場和海上風電場。在陸上風電場中，風電線纜需要適應山地、平原等複雜地形；在海上風電場中，風電線纜則需要具備更高的耐海水腐蝕性能和更強的抗風浪能力。

定義

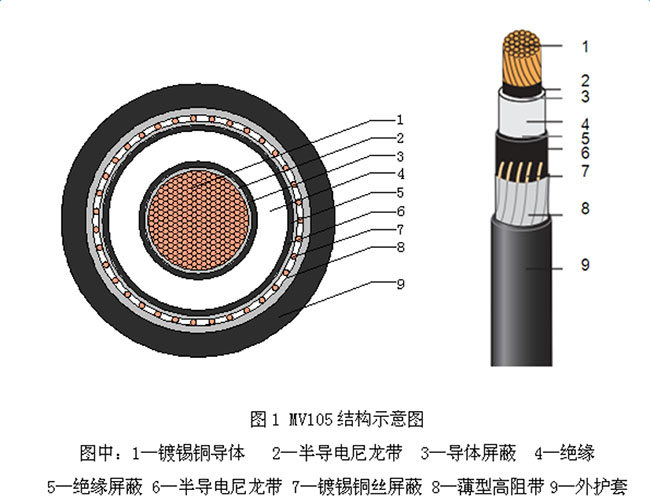

風電電纜是針對風力發電係統特殊環境設計的電纜，通常由導體、絕緣層、護套等組成。導體是電流的導體，常用的導體材料包括銅和鋁。絕緣層用於保護導體免受環境影響和電氣故障。護套則用於保護導線免受機械損壞和外部環境的影響。

（資料圖：遠東電纜）

風電電纜主要用於連接風力發電機組的各個部件，如塔筒、發電機、控製係統等，以及將風力發電機產生的電能傳輸到電網中。風電電纜不僅負責電能的傳輸，還承擔著控製信號和數據的傳輸任務，確保風力發電係統的正常運行和遠程監控。

風電電纜分類

1、根據用途分類

風電電纜可以根據用途分為風電場內部電纜和風電場外部電纜。風電場內部電纜主要用於連接風力發電機組內部各個部件；風電場外部電纜則用於將發電機產生的電能傳輸至電網中。

動力電纜：用於傳輸大電流，連接風力發電機組與電網。

控製電纜：用於風電機組塔架內部電子計算機及儀表控製係統。

數據電纜：用於風力發電機組機倉內部和現場總線控製係統，傳輸雙向、串行、全數字自動化控製信號。

接地電纜：用於風力發電機組額定電壓0.6/1kv的接地係統。

屏蔽控製電纜：用於風電機組塔架內部電子計算機及儀表控製係統。

現場總線電纜：用於風力發電機組機倉內部和現場總線控製係統，傳輸雙向、串行、全數字自動化控製信號。

2、根據結構分類

風能電纜根據其結構可以分為單芯電纜和多芯電纜。單芯電纜是指內部隻有一根導體；而多芯電纜則是指內部有多根導體並按照一定的規則進行組織和絕緣。

3、根據絕緣材料分類

風能電纜的絕緣材料有XLPE絕緣材料和EPR絕緣材料兩種。XLPE絕緣電纜在電氣性能和使用壽命上優於EPR絕緣電纜，因此在風能電纜中應用更為廣泛。

特點

1、耐候性：由於風力發電機電纜多用在氣候條件較為惡劣的地區，一般多用於我國的北方地區，氣候較寒冷，且晝夜溫差較大。因此，風電線纜需要具備良好的耐低溫、耐紫外線、耐風雨侵蝕等性能，以應對風力發電場複雜多變的氣候條件。

2、低溫抗扭曲性能：由於風力發電機組在發電過程中，要根據風向的變化進行旋轉機艙，所以風力發電機組中使用的電纜必須具備在低溫環境下的抗扭轉功能。

3、抗風壓能力：由於風力發電場通常位於風力較大的地區，風電線纜需要能夠承受強風帶來的振動和衝擊。

4、耐油性能：在風力發電機組內部，較多部位必須保持良好的潤滑作用，齒輪箱油經常會漏出，經常會順著電纜流下來，所以電纜必須具備良好的耐油性能。

5、電氣性能：風電線纜需要具備高導電性、低電阻、低損耗等電氣性能，以確保電能的高效傳輸。

6、機械性能：風電線纜需要耐磨損、抗拉伸、耐彎曲等機械性能，以適應各種安裝和使用條件。

7、耐海水腐蝕性能：隨著海上風力發電機組的開發應用，越來越多的風力發電機已應用在海上，海上風機要求電纜必須具備優良的耐海水腐蝕或耐鹽霧腐蝕的性能。

8、抗震、抗輻射性能：風能電纜還需具備抗震和抗輻射性能，以確保在複雜環境下的穩定運行。

電纜生產流程

原材料準備

電纜的主要原材料包括導體材料、絕緣材料和護套材料等。導體材料通常采用銅或鋁等金屬材料，這些材料具有良好的導電性能和機械強度。絕緣材料用於包裹導體，可防止電流泄漏和短路，常見的絕緣材料有聚乙烯、聚氯乙烯等。護套材料用於保護電纜免受外界環境的影響，如磨損、腐蝕等。

導體加工

導體材料經過拉絲、絞絲等工藝，製成符合要求的導體尺寸。拉絲是導體材料在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其橫截麵積減小、長度增加、強度提高。絞絲則是將多根金屬絲絞合在一起，進而提高柔韌性和抗拉強度。

絕緣層擠出

將絕緣材料加熱熔化後，通過擠出機擠包在導體上，形成均勻的絕緣層。擠出過程需要嚴格控製溫度、壓力和速度等參數，以確保絕緣層的質量和厚度符合要求。擠出後，絕緣層需要經過精確控製的冷卻過程。整個擠出和冷卻過程的精確控製是保證絕緣層質量的關鍵。

成纜

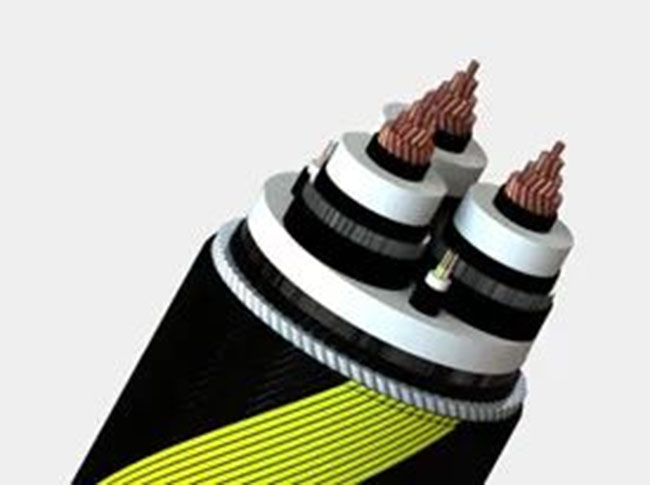

對於多芯的電纜，為了保證電纜的成型度、減小電纜的外形，一般需要將其絞合為圓形，稱之為成纜。絞合的機理與導體絞製相仿，多股線芯按照特定的順序和節距排列，由特性材料填充和指定的材料繞包，經模具絞合一次成型。

（資料圖：遠東電纜）

護套層

電纜的護套層一般包括內護層、鎧裝層和外護套。內護層通常采用柔軟的材料，緊密貼合在成纜後的電纜表麵，為內部結構提供緩衝保護，防止鎧裝層對內部線芯造成損傷。鎧裝層由鋼帶或鋼絲等堅固材料構成，增強電纜的機械強度，抵禦外界的擠壓、拉伸等外力破壞。外護套采用耐磨、耐腐蝕的材料，保護電纜整體免受外界環境因素如磨損、腐蝕、紫外線等影響，同時也起到標識和美觀的作用。

成品的檢驗和測試

為確保電纜質量和性能符合標準要求，需對成品進行全麵的檢驗和測試。這包括電氣性能測試（如絕緣電阻測試、耐壓測試和導體電阻測試），機械性能測試（如拉伸強度和彎曲測試），耐環境性能測試（如耐熱、耐寒試驗），燃燒性能測試（如阻燃性和煙密度測試），以及尺寸檢查等。

風電電纜選型

陸上電纜選型1.電壓等級:通常為高壓(HV)或超高壓(UHV)等級，一般在110 kV至500 kV之間。2.截麵積:選擇合適的導體截麵和芯數，保證電纜能夠承載正常負載，通常為數十至數百平方毫米，具體取決於輸電功率和距離。3.絕緣材料:常見的絕緣材料包括交聯聚乙烯(XLPE)和交聯聚氯乙烯(XLPE)。4.外護套材料:根據使用環境選擇合適的護套材料，保證電纜的安全可靠。通常使用聚氯乙烯(PVC)或乙烯-丙烯橡膠(EPR)作為外護套材料，以保護電纜免受外界環境的損害。5.耐候性能:由於風電場一般位於戶外環境中，電纜需要具備良好的耐候性能，能夠承受紫外線、溫度變化和濕度等因素的影響。6.防火性能:電纜在設計時通常需要滿足一定的防火標準，以確保在火災情況下能夠保持安全。海底電纜選型:1.根據海洋環境、水深、海底地形等因素進行綜合考慮，選擇合適的電纜類型和規格。2.電纜的保護層、護套和絕緣層的材料和厚度也需要根據海洋環境和運行條件進行適當的調整，提高電纜的耐久性和抗損性能，以應對海洋環境的惡劣條件。3.為了避免電纜在敷設和運行過程中的受損，還需要對電纜的彎曲半徑、張力等參數進行科學合理的設計和調整，保障電纜在複雜海底環境中的安全運行。4.電纜設計過程中，還需要對電纜的故障檢測和修複進行考慮，確保故障發生時能夠及時發現和處理，減少損失。

風電電纜敷設流程

風力發電電纜在風力發電場中起到重要的傳輸電能的作用。根據場地條件和要求，可采用海底敷設或陸地敷設方式。陸上風電電纜敷設

施工準備

工程現場勘測：通過實地勘測，確定電纜敷設的路線和布局。

設計方案編製：根據風力發電場特點，製定出電纜敷設的具體方案，包括敷設路徑、敷設深度、安全隱患評估等。

材料準備：根據設計方案，準備好所需的電纜材料、敷設工具和設備，並進行必要的檢驗和試驗。

施工過程

開挖工作：根據設計方案，確定電纜敷設路徑後，需進行開挖工作。必須根據電纜規格和要求來控製開挖的深度開挖時要防止損壞已有的電纜和管道，並保持施工區域的整潔。

電纜敷設：開挖工作完成後，可以進行電纜敷設。在敷設過程中，要保證電纜敷設的路徑和布局符合設計方案的要求。盡量避免電纜的交叉和重疊，以減少故障風險。電纜敷設完成後，應及時進行扣壓、絕緣和保護措施，確保電纜的安全可靠性。

對於陸地風力發電，由於電纜較粗重，無法僅靠人力完成敷設，因此需要使用專門的電纜安裝設備。這些設備包括電纜盤、轉動座和懸吊架等，通過轉動機構驅動電纜盤勻速轉動以實現電纜放卷動作。

垂直敷設或超過45度傾斜敷設的電纜，在每個橋架上每隔1米固定一次；水平敷設的電纜，在首末端及中間每隔一定距離固定一次。

在雨季進行電纜敷設時，必須做好電纜存放場地的防雨措施，以防止電纜受潮損壞。

在電纜線路路徑上有可能使電纜受到機械性損傷、化學作用、地下電流、振動、熱影響、腐植物質、蟲鼠等危險的地段，均（jun1）應依據規範要求采取保護措施。

電纜連接和測試：在電纜敷設完成後，需要進行電纜連接和測試。根據設計方案，對相應的電纜進行連接，確保連接的牢固性和正確性。同時還需要進行絕緣電阻測試和耐壓及泄漏試驗，確保電纜的絕緣性能和安全性。

海上風電海底電纜敷設

1.前期準備：在正式進行海底電纜敷設之前，需要進行一係列的前期準備工作。包括項目評估、方案設計、設備選型、施工計劃製定等。同時還需要辦理相關的手續、取得必要的許可證和執照。

2.海底勘測：在確定具體的敷設方案之前，需要進行海底勘測工作。通過潛水員、水下機器人或聲納技術等手段，對海底地貌、海底沉積物、地形地貌、水流、海底生態等進行詳細調查，為後續工作提供數據支持。

3.終端站建設：海上風電項目通常會建設終端站，用於收集、轉換和傳輸電力終端站通常位於離岸一段距離的海上。在建設終端站時，需要考慮供電穩定性、設備可靠性、緊急維修等因素。

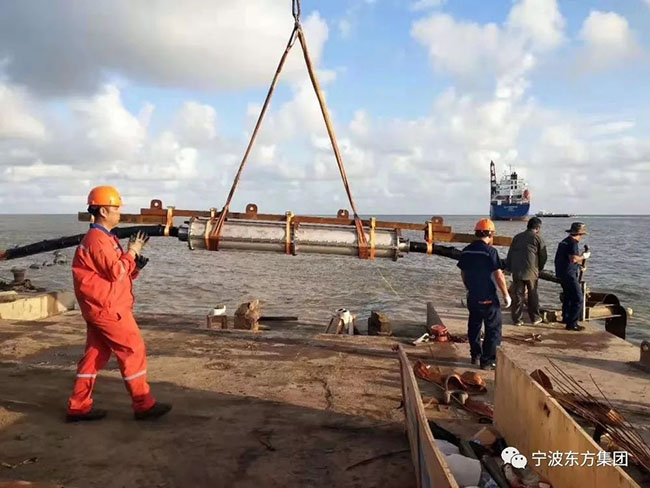

（資料圖：寧波東方集團）

4.電纜鋪設：電纜是海上風電項目的關鍵組成部分，也是保障電力傳輸的主要通道。電纜鋪設通常采用海上敷設和海底沉貯兩種方式。海上敷設是指將電纜從陸地或者終端站鋪設到風力發電設備的過程，而海底沉貯則是指將電纜從終端站直接沉入海底的過程。在進行電纜敷設時，需要使用專業的敷設船隻、潛水器材以及終端連接設備。

5.電纜連接：在完成電纜敷設之後，需要進行電纜的連接工作。通常會使用特殊的連接器將電纜末端連接到風力發電設備或終端站的相應設備上。同時還需要進行電纜的絕緣、密封等處理，確保連接的可靠性和防水性。

6.電纜測試：在完成電纜連接後，工作。電纜測試通常包括絕緣測試、導通測試、載流能力測試等。隻有通過了嚴格的測試，才能保證電力的可靠傳輸。

7.運行維護：海上風電項目的海底電纜一旦敷設完畢，就需要進行日常的運行維護工作。這包括定期巡檢、故障排除、維修維護等工作。同時還需要建立起完善的巡檢、維護記錄體係，以便及時發現和解決潛在問題。

風電電纜故障

電纜在運行過程中產生的各種類型的故障，包括線路上、設備間和管道中發生的短路、斷路、接地等。電纜出現故障時通常會發出異常信號或警報，例如冒煙、燒焦聲或者放電聲音。施工人員在工作過程中，如果操作不當，很容易出現機械損傷，操作過程中往往會出現強拉硬拽、車輛碾壓等情況，這些情況會直接導致電纜的絕緣受損。

在對電纜進行深埋時，回填深度不夠、未按要求選擇回填材料等，都會可能為電纜故障埋下隱患。此外，外界因素也可能會對電纜的深埋造成影響，如回填土沉降以及衝刷等。酸堿土壤的化學腐蝕會對電纜的絕緣層產生影響，長此以往就會導致絕緣降低，負荷運行。

過高的運行溫度也會使絕緣老化。在施工過程中，如果防雷接地施工不到位，那麽很容易出現雷擊過電壓，這就會造成絕緣故障。

電纜的彎轉半徑如果過小，也容易對電纜的絕緣和鎧裝造成損傷，在對電纜進行鋪設時，如果間距過近，那麽很有可能產生交流電蝕，以上都是電纜絕緣降低或者是擊穿短路的原因。故障檢查

測量風電電纜中導電線纜與接地電阻之間的值，以確定輸電線路的質量好壞。使用測試儀對電纜電壓和電流波形進行檢測，以了解電纜絕緣情況。

在日常維護中經常會遇到各種類型的故障，此時需要根據故障類型選擇相應的維修方法來進行修複。常見的故障包括變壓器漏油、電機繞組斷路、電容器擊穿等。

不同材料、結構和工藝的電線由於承受的電壓不同而具有不同的性能特點，因此，耐壓測試法對於檢測海上電纜是否存在損壞問題十分必要。

如果確定電纜有故障，需要采取相應措施來進行檢查和維修，如更換損壞部件、隔離故障點以及清理地麵汙垢等。

代表企業

 亨通光電亨通光電為中國光纖光網、智能電網、大數據物聯網、新能源新材料等領域的國家創新型企業，全球光纖通信前3強，全球海纜係統前3強，全球線纜最具競爭力前3強。公司產業布局全國15個省，在蘇州擁有三座高科技產業園（光通信科技園、國際海洋產業園、光電線纜產業園）。產品服務全球通信與能源互聯網係統集成工程等重大工程項目。

亨通光電海上風電係統解決方案為客戶的海上風電提供從產品設計、生產製造、附件配置、敷設安裝以及運維等全係列的係統解決方案。主要提供海上風機間的區間海底電纜，以及高壓及超高壓的輸出海底電纜，同時配套附件、終端、接頭、機械保護等。

東方電纜寧波東方電纜股份有限公司是中國海陸纜核心供應商，多年來一直在科技創新、質量管理、核心技術突破等方麵處於行業領先地位，位列全球海纜最具競爭力企業10強、中國上市公司價值評選主板價值100強。目前公司已形成海纜係統、陸纜係統和海洋工程三大產業板塊。公司擁有500 kV及以下交流（光電複合）海纜、陸纜，±535 kV及以下直流（光電複合）海纜、陸纜係統產品的設計研發、生產製造、安裝和運維服務能力，並涉及海底光纜、智能電網用電線電纜、核電纜、通信電纜、控製電纜、電線、綜合布線、架空導線等一係列產品，廣泛應用於電力、建築、通信、石化、軌道交通、風力發電、核能、海洋油氣勘采、海洋軍事等多個領域。

（資料圖：東方電纜-高壓交流海纜(66-220kV)）

中天科技江蘇中天科技股份有限公司1992年起步於光纖通信，2002年邁入智能電網，2011年布局新能源，2020年產品出口160個國家和地區，業務實現“一帶一路”全覆蓋。中天科技智能電網產業圍繞電網發展，致力打造全產品鏈電力設備產品，並以安全、節能、環保、智能為目標，為輸配電提供一流的係統解決方案。

中天科技海纜股份有限公司於2004年成立，專業從事超高壓交直流海纜及特種海纜的研製，產品覆蓋500kV及以下交流海纜、±525kV及以下直流海纜、臍帶纜、動態纜及多芯數多功能集束纜。公司秉承“核心產品係統化，工程服務國際化”的戰略方針，為深遠海海上風電、海洋油氣、深海探測提供係統解決方案。

中天科技裝備電纜有限公司專注特種高端電纜領域專注於船舶及海工電纜，新能源電纜(風能電纜、光伏電纜)，軌道交通機車電纜，通信電源阻燃軟電纜和水密電纜等工業裝備用電線電纜的研發與生產。與國家電線電纜質量監督檢驗中心（TICW）和德國萊茵TUV技術有限公司共建特種電纜檢測中心，並獲得CNAS認證。

遠東電纜

遠東電纜有限公司創建於1985年，是遠東智慧能源股份有限公司下屬的全資子公司。主要致力於架空導線、電力電纜、電氣裝備用電線電纜、特種電纜等四大類全係列全規格高品質線纜產品的係統研發、設計、製造、營銷與服務，產品廣泛應用於智能電網、能源電力、綠色建築、智能製造和智慧交通等領域。

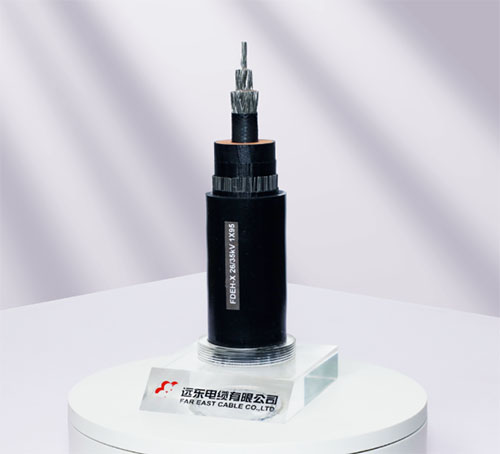

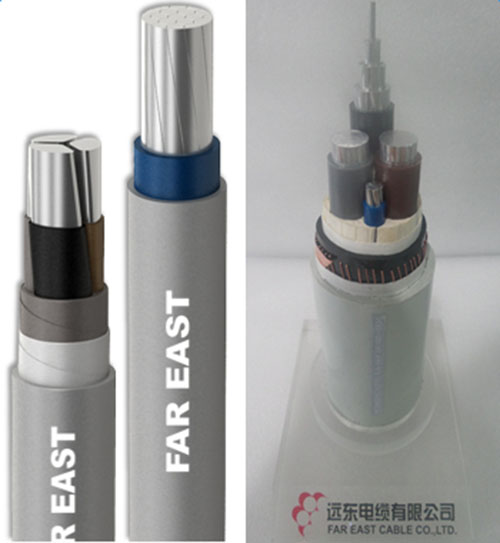

（資料圖：遠東電纜-風電塔筒專用鋁合金電力電纜）

寶勝股份

寶勝科技創新股份有限公司（簡稱“寶勝股份”）始創於1985年，中國航空工業集團公司旗下上市公司，於2004年8月在上交所A股上市，是中國電線電纜行業唯一的大型國有企業。

寶勝股份可專業生產1000個品種、10萬多個型號，近千萬個規格的各種係列的電線電纜及導體、高分子材料產品，電壓等級涵蓋低壓、中壓、高壓和超高壓，可覆蓋到電線電纜應用的各個領域，構建了融項目設計、產品設計、產品製造、產品安裝、項目運行維護為一體的係統集成能力，可提供電氣工程設計安裝、智能裝備、光伏電站建設EPC項目總承包服務以及電能和智能係統解決方案。

旗下中航寶勝海洋工程電纜有限公司建設有高達201.68米的立塔生產線、單體18萬平方米的海纜廠房及5萬噸級碼頭，擁有國際先進生產檢測裝備和智能管理係統，以及先進獨特工藝和大長度海纜製造技術，可為客戶提供海底電纜、海底光纜、光纖複合纜、海底特種電纜和臍帶纜及工程設計、製造、安裝、服務等體係化、係統化、集成化的解決方案。

來源綜合自：百度文庫、雲南江南電纜、粵錦繡電纜、國友線纜、許昌智能等
