一、前言
碳捕集、利用與封存（CCUS）正逐漸發展成為我國實現碳達峰、碳中和（“雙碳”）戰略目標的高效解決方案之一，涵蓋捕集高濃度工業產生CO2、加壓後集中運輸至目標區塊、進行價值利用或地質封存在內的完整技術鏈。早在20世紀70年代，北美地區即探索利用CO2提高石油采收率，在應用中實現CO2動態地質封存。在我國，吉林油田、勝利油田等油氣開發企業較早啟動了CO2驅油利用與地質封存的規模化工業試驗，初步形成了陸上CCUS工程的全流程技術鏈。2023年7月，我國陸上首條年輸送量超百萬噸的中國石化齊魯石化公司—中國石化勝利油田CO2管道順利建成，主體部分長度為109 km，將中國石化齊魯石化公司工業廢氣中的CO2捕集、純化、增壓後經管道輸送至中國石化勝利油田純梁采油廠進行驅油利用和地質封存。這一項目的投產，標誌著我國陸上CCUS工程步入了商業運營階段。
相較陸上CCUS工程，我國離岸CCUS工程起步較晚。2021年，中國海洋石油集團有限公司啟動了我國首個海上CO2封存示範工程（恩平15-1油田），工程於2023年建成投運，每年將約3×105 t來源於中海油恩平油田群采出氣分離的CO2注入海底800 m深的封閉鹹水空間並永久封存。同期，我國在渤海、東海、南海等海域開展了多個海洋CO2封存的前期可行性研究。源自北歐地區的離岸CCUS工程經驗表明，在低碳經濟指標的引導下，海底廣闊的地層空間可能是未來大規模封存CO2的最佳場所。
隨著離岸CCUS項目的發展和深化，高效匹配CO2產生源與CO2封存有利區成為工程實踐中的一大難題，又以安全且低成本的海洋CO2運輸作為重點考量因素。本文針對我國發展離岸CCUS產業鏈麵臨的CO2運輸問題，從海底碳封存的工程需求出發，立足海洋CO2運輸方式、海洋CO2管道工程現狀，力求全麵梳理海洋CO2管道輸送涉及的材料、工藝等要點，辨識相應技術瓶頸並總結發展方向，為加快離岸CCUS技術體係建設、推進離岸CCUS工程應用提供基礎參考。
二、離岸CCUS工程發展背景
（一） 實施離岸CCUS的優勢
近年來，沿海各省份積極發布有關可持續海洋“藍色”經濟的政策，使離岸CCUS得到越來越多的關注。建設離岸CCUS工程，將顯著拓展碳封存空間，為實現“碳中和”目標提供更多選擇方案；有助於多元化利用海洋能源資源，助力海洋經濟發展。我國開展離岸CCUS工程建設，具有以下三方麵優勢。
1. 海底碳封存潛力及源匯匹配
我國海岸線總長度超過1.8×104 km，近海海域麵積超過4.7×106 km2，相應的海域CO2地質封存潛力為2.58×1012 t ，可為實現“雙碳”目標提供重要支撐。東部沿海地區是經濟發達地區，具有大量的工業碳源（約占全國碳排放總量的41%），可與海洋地質碳匯空間進行高效的源匯匹配。我國離岸50~300 km範圍內的近海沉積盆地，有著巨大的CO2封存容量，可以滿足沿海地區百年以上的碳封存需求。
2. 封存安全與風險可控
對於陸上CCUS，即使在向地層注入CO2前執行了嚴格的選址標準、采取了周密的方案設計，在注入過程中及注入後依然需要考慮CO2泄漏的潛在風險。相比之下，離岸CCUS工程風險的後果更小，這是因為：海底環境因海水壓力的作用而較陸上環境更不利於CO2的規模化泄漏；海水的溶解、擴散等過程可極大降低海洋CO2泄漏帶來的環境影響；近海海底封存遠離人口聚集區，CO2泄漏造成的經濟社會後果相對可控。
3. 海洋能源協同利用與開發
我國近海海洋油氣資源豐富，如東海、南海區域的石油儲量預計值分別為1×1010 t、2.75×1010 t 。聯合實施海底碳封存、CO2驅油，能夠以經濟的方式實現油氣領域“雙碳”目標，甚至能夠實現“負碳排放”的油氣開發模式。此外，充分發揮海上風電、潮汐能、波浪能等能源資源，能夠進一步優化離岸CCUS產業鏈，降低CO2捕集、運輸、利用等方麵的成本，從而推動傳統行業與新能源產業的融合發展。
（二） 典型的海洋碳運輸情境
在離岸CCUS工程中，從碳源規模、海洋封存選址角度看，存在3種典型的碳運輸模式（見圖1）：陸‒海運輸、海‒海運輸、跨區域遠距離運輸。

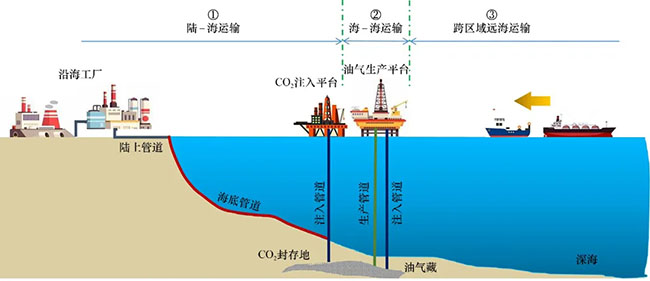

圖1 典型海洋CO2運輸模式
陸‒海運輸模式具有規模大、連續產出的特點，碳源多為沿海熱電廠、化工廠等捕集的燃燒後CO2，經純化後仍含有少量水汽、氧氣以及硫氧化物、氮氧化物等雜質組分。該運輸模式涉及各類工廠產生的CO2匯集至沿海CO2儲運點、通過大規模長距離的海上運輸到達封存點。
海‒海運輸模式中的CO2主要是海洋油氣生產過程中分離的燃燒前CO2，通常含有少量水汽以及H2S、烷烴等還原性氣體。該運輸模式需將各生產平台或海底工廠分離出的CO2運輸至集中平台進行增壓注入，以實現海洋平台之間的碳轉運。
跨區域遠距離運輸模式指跨省份、跨地區甚至跨國、跨洲際碳交易情形下的海洋CO2運輸，碳源呈現多樣化，通過較遠距離（>500 km）碳運輸到達最優的海底碳封存地點。相應運輸線路可能途經陸地、海洋等，運載量主要與碳源量、碳稅政策、經濟指標等因素相關。
（三） 海洋CO2運輸方式
海洋CO2通常采用的輸送方式有水上運載器（如船舶）、水下管道等。在海洋碳運輸方式的決策中，運輸成本是重要影響因素之一，需兼顧碳源形式、輸送量、輸送距離等變量進行優選。船舶運輸適用於：小規模、分散碳源，水路運輸線路密集分布的地區；跨越區域較遠距離的碳運輸。管道運輸具有規模大、運量穩定等優點，是陸地或海洋CO2連續大規模輸送的備選方案，適用於碳源穩定、輸量大、距離適中的海 / 陸碳封存工程。當前的CO2管道主要建於陸上，如北美地區建設的CO2管道長度累計超過6000 km。海洋CO2管道工程案例較少，挪威Snøhvit項目是目前規模較大的海洋CO2管道工程。歐洲規劃的CO2管道建設裏程為3×104~1.5×105 km，多為海底管道。鑒於我國沿海地區的碳源與碳匯格局，未來一定時期內我國海洋CO2管道輸送的需求量巨大。
從工程投資的角度看，船舶運輸、管道運輸在大規模CO2輸送方麵均具有優勢，如運載量超過1×106 t/a後，對於250 km運輸距離，可將運輸成本控製在1~10歐元/t的較低水平。我國陸上CO2管道的運輸成本可低至0.4~0.6元/（t·km），海洋CO2管道的運輸成本通常為同等規模陸上方案的2倍，主要原因是後者的建造成本高出40%~70%。船舶運輸是間歇性流程，運輸船的係泊受海洋環境影響較大，需要設置大容量CO2儲罐，都將增加船舶運輸成本。海洋運輸方式的選擇通常取決於運載量和運輸距離。在固定年運量的條件下，海底管道在短距離運輸時更經濟。我國海洋CO2管道將呈規模化發展勢頭，相應的單位運輸成本走低，在遠距離運輸中也將逐漸取代傳統的船舶運輸。
三、海洋CO2管道輸送的工程與技術現狀
（一） 國外海洋CO2輸送工程案例
1. 陸‒海遠距離輸送與注入
挪威Snøhvit項目是目前少數成功運行的海洋CO2管道輸送項目，自2008年開始運營，將Snøhvit液化天然氣工廠捕集的CO2運送至153 km外、300 m水深的海底碳封存點，設計輸送量約為7×105 t/a。Snøhvit氣田的天然氣中含4%~9%的CO2，在處理站場經過捕集和純化後，再采用分子篩技術將含水量降至極低水平（摩爾比為5×10-5），以最大程度控製運行過程中的管道腐蝕風險。管道入口端的CO2流體溫度為25 ℃、壓力為15 MPa，輸送至海底管道末端後溫度降低至5 ℃。海底管道全程焊接（不分段），未設置中轉站或增壓站、閥門等設施，僅在陸地段設置管道清掃設施用於特殊工況下的應急處置。基於動態生產模擬軟件進行管道運行的全程實時監控，輔助進行泄漏探查、清管器模擬跟蹤和自動控製。
2. 海‒海近距離直接注入
Sleipner項目位於挪威北海區域，是國際上最早開展海上CO2封存的項目；CO2分離自海上生產的天然氣，被注入至臨近天然氣藏（深度約為1000 m）的地質儲層內。注入係統位於天然氣生產平台，故無需長距離輸送CO2，CO2被分離後未經幹燥流程直接加壓注入地層（注入壓力為6 MPa、注入溫度為25 ℃）；采用25Cr不鏽鋼管道以抵禦腐蝕問題。項目自1996年開始運行，累計注入CO2約2.7×107 t ，注入管道未發生腐蝕和泄漏情況，驗證了高耐蝕材料在短距離輸注工況中的應用可靠性。
巴西Lula油田是國際上首個開展離岸大規模CO2驅油工程的油田，2011年正式啟動，工程水深約2200 m，采用浮式平台開采模式以提高經濟性。為提高石油采收率和環境效益，將伴生氣中的CO2（含量約為12%）直接在采油平台進行分離和回注，無需長距離輸送，在生產區設置1組CO2注入井、2組氣水交替注入井。經多年運行後，注入井處未發生明顯的水合物、結垢、流動安全等問題。
（二） 我國海底管道技術發展現狀
我國基本掌握了海底管道鋪設、耐蝕管材研製、海底管道檢測評估、海底管道維修等關鍵技術，為海洋CO2管道輸送工程建設提供了堅實的技術支撐。
1. 海底管道鋪設技術
過去20年，我國海底管道鋪設能力得到跨越式發展，作業深度從淺水逐步走向深水，具備1500 m深水油氣管道的自主建設能力。在海底管道鋪設裝備方麵，擁有S型、卷筒鋪設等鋪管船，柔性管道鋪管船、水下機器人、噴射式和犁式挖溝機等海底管道工程大型作業裝備。2019年，在東方13-2油氣田自主建成了鋪設最長的海底管道（長度為195 km、管徑為0.6 m）。在深海作業能力方麵，2021年“深海一號”氣田建成我國最大水深的海底管道（長度為4.5 km、管徑為0.2 m），最大作業水深達1542 m。
2. 海底管道新材料技術
我國海底油氣管道普遍采用X65材質。南海荔灣輸氣管道工程采用了X70材質，管徑 / 厚度比為24.1，總長度為160 km，是高強度等級鋼材用於海底管道的最新案例。近年來，相關機構加快開展高強度、大厚度管材的研發與應用，整體技術水逐步接近國際先進。在酸性等腐蝕介質環境中，新型耐蝕材料開始用於海底油氣管道，低成本、高耐蝕的雙金屬複合管在深海油氣集輸方向具有廣闊的應用前景。2017年，我國首次在文昌油田自主鋪設總長度為4.92 km的不鏽鋼複合雙層海管。具備超深水工況下柔性管的自主安裝設計和施工能力，掌握垂直鋪設作業關鍵裝備技術，已在流花油田、陵水氣田等區塊形成工程案例。然而，高性能熱塑性管材及相應的多層複合界麵增強技術仍待攻克，才能推動海洋柔性管的規模化應用。
3. 海底管道檢測評估技術
海底管道在運行過程中，受到機械或化學作用可能導致局部破裂而引發不同程度的泄漏。現有的海底管道檢測評估技術可分為預防性檢測技術、泄漏定位技術：前者側重於評估管道破壞風險，如保溫層完整性，管道內壁腐蝕產物、腐蝕速率、含水率的在線監測信息；後者屬於事故感知型監測手段，用於實時或在短時間內判斷泄漏發生位置，以負壓波、次聲波等監測分析方法為代表。在具體實施過程中，通常需要多種技術手段聯合運用才能準確定位事故。
4. 海底管道維修技術
海底管道維修從空間上可分為水上維修、水下維修：前者借助重型支持船進行海上提管維修或修補作業，適用於淺海區域中等以上破損的海底管道（需要管道停輸）；後者直接在海底對破損管道進行更換維修或開分支等作業。當管道局部損傷時，可采用不停輸封堵維修技術，如夾具或管卡維修、機械式三通維修法等；當管道嚴重損傷或斷裂時，需在停輸狀態下借助機械連接器進行修複或者采用水下焊接進行維修。借助幹式艙開展水下焊接僅適用於水深30 m以內的淺水區，更深海域工況需要發展濕式水下焊接技術。
（三） 我國在役海底管道工程現狀
當前，我國海底管道總裏程超過9000 km，其中油氣混輸管道、天然氣管道、注水管道、原油管道的占比分別為40%、19%、26%、13%，尚無用於CO2輸送的長距離海底管道。我國海底管道多為新建工程，服役時間少於10 a的管道占比約為57%，服役時間超過25 a的老舊管道僅占8%。海底管道的建設成本高昂，因而挖掘在役管網的調配潛力、進行多種介質分批次或定期轉輸是未來的關注點。目前，我國已有開展海底管道轉輸的工程案例，如渤海BZ34-1油田實施了22 d的海底天然氣管道改輸原油方案，在海底輸水管道轉輸油氣混合介質、含腐蝕缺陷的輸水管道轉輸天然氣等方麵也開展了探索，為後續的在役海底管道轉輸CO2提供了技術借鑒。天然氣管道設計壓力一般高於10 MPa（如荔灣海底輸氣管道設計壓力高達23.6 MPa），能夠滿足轉輸密相CO2的壓力等級要求；原油或油水混輸管道設計壓力多數不高於8 MPa，僅適用於氣態CO2輸送。
四、海洋CO2管道輸送工藝技術及麵臨的挑戰
（一） CO2流體相態及流動安全
海底管道內CO2以氣態、液態、超臨界態、固態等多種相態形式存在，決定了管道內流體的流動特征。雜質氣體會改變CO2流體的黏度、密度、相區以及臨界相轉變點，進而影響輸送效率和流動安全。在海底管道的低溫、高壓服役環境中，微量水可能促使CO2水合物析出，成為影響管道流動安全的重要因素。
1. CO2流體相態
CO2相態取決於管道輸送的溫度和壓力。在海洋環境中，如不采取高效保溫措施或輔以伴熱係統，長距離運輸過程中管道流體溫度將接近於海水溫度。按照理論模型，起始溫度為15 ℃的CO2流體在輸送1.5 h後，其溫度下降至5 ℃左右；這一預測溫變與Snøhvit項目實際管道溫度的演變規律相符。管道內流體壓力的變化與海床深度、輸送距離相關，在CO2自重作用下管道流體壓力逐漸增加，而遠距離管道輸送會降低壓力。在Snøhvit項目中，管道入口端的壓力為15 MPa（設計壓力為21 MPa），153 km外、300 m深的海底井口處壓力仍為15 MPa，表明CO2重力壓差與管道壓降相等。
圖2展示了海底管道中CO2相態隨溫度和壓力變化的典型演變路徑。CO2處於超臨界態時，因其具有高密度、低黏度的特點而被視為陸上管道最高效的CO2輸送狀態。美國Cortez項目中即采用超臨界態CO2（壓力為9.6 MPa、溫度為43 ℃）進行輸送。采用超臨界態CO2輸送時，全線運行壓力應高於1.1倍的臨界壓力（即8.1 MPa），以避免壓力波動而進入CO2氣相區間。在英國Longannet、Kingsnorth項目的前端工程設計報告中，示範階段、全規模階段分別采用了氣相輸送、高壓密相輸送的設計方案。采用氣相輸送方案具有壓力低、成本低的優勢。對於海底管道，建議采用液相輸送。
圖2 海底管道中CO2相態演變路徑示意圖
在長距離輸送過程中，CO2隨著溫度下降、壓力增加而保持單一液相；在注入井筒內被地溫加熱後，1000 m左右深度，CO2流體開始轉變為超臨界態，密度不會發生突變，對井筒運行安全的影響較小。然而，在管道試運行、故障停運、壓力泄放或停輸再啟動等過程中，控製管道壓力顯得尤為重要，因為頻繁且高載荷的壓力波衝擊可能導致海底管道固定係統損傷以致出現大幅度位移。
2. 雜質氣體對CO2流體的影響
由於碳源和捕集方法的差異，CO2流體中含有不同類型的雜質氣體，如燃燒後工藝捕集的CO2中含有一定量的N2、O2、CO、SO2、NO2等，天然氣中直接分離的CO2中往往含有一定量的CH4、H2S、H2等。當雜質氣體含量達到工程上限時，將對CO2流體的諸多物理參量產生影響（見圖3）。① 雜質氣體對CO2密度的影響取決於其分子量，較大分子量的氣體趨向於增加CO2密度。② CO2流體黏度與分子間的摩擦力，和雜質氣體導致的紊流有關。SO2、H2S、H2O的存在將提高CO2流體黏度，從而增加管道輸送能耗。對於密相輸送的CO2流體，其黏度隨溫度升高而降低。③ 在水平管道內，較CO2輕的雜質氣體會提高流體流速，導致管道摩阻增加、管道壓降加大；僅有SO2、H2O會緩解沿程壓降。在下坡管道內，受流體重力的影響，較CO2重的雜質氣體將進一步增加流體壓力。④ 雜質氣體導致CO2分壓降低，可能進入氣液兩相區。H2、N2將導致最寬的兩相區範圍，而H2O、H2S幾乎不改變CO2的相區分布。⑤ 各種雜質氣體均會提高CO2的臨界壓力（即>7.37 MPa），較高的臨界壓力預示著CO2流體需在更高壓力下才能維持密相輸送。SO2、H2S、NH3可提高CO2的臨界溫度，其他雜質氣體均可降低CO2的臨界溫度。提高臨界溫度有利於CO2流體保持密相輸送的安全性。

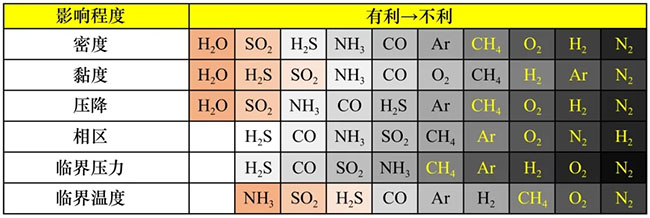

圖3 雜質氣體對CO2流體性質的影響程度
從圖3可知，N2對CO2流體行為的影響較為明顯，而H2S的影響較為微弱，該結論對工程實踐具有指導意義。在進行地質封存時，對海上天然氣分離的CO2中H2S含量上限可不作要求，而燃煤電廠等燃燒後捕集的CO2輸送時，合理控製N2含量成為保持流動安全性的重要手段。
3. CO2水合物的形成及預防
CO2水合物是由CO2分子、水分子按特定比例構成的籠合物固體結構，若聚集會堵塞管道和閥門並影響設備運行。當存在遊離水時，隻要流體溫度和壓力位於水合物形成區（見圖2），便會形成一定體積的CO2水合物。低溫、高壓的海底管道輸送環境有利於形成CO2水合物。CO2水合物形成與液態CO2中水的溶解度極限相關，快速降溫可能導致CO2水合物析出。例如，在壓力為8.89 MPa、溫度為-5 ℃時，摩爾比為0.001 1的含水量不會導致CO2水合物析出；當溫度降低至-10 ℃，將會析出少量的CO2水合物。在穩態輸送工況下，隻要嚴格控製CO2流體的含水量，即可避免水合物析出。在北美地區Weyburn、NJED陸上CO2輸送項目中，采用了較低的含水量（摩爾比分別為5×10-5、4.18×10-4），即使在冬季低溫環境中管道內也未發現CO2水合物。當含水量較低時，即使啟停過程中或偶遇溫壓突變導致CO2水合物析出，待管道運行平穩後少量的水合物將逐漸分解。
此外，CO2流體含水量也是管道腐蝕控製的關鍵因素。確定經濟合理的含水量設計值，對於海底CO2管道安全輸送至關重要。目前，同時考慮CO2水合物形成與管道腐蝕的CO2含水量控製準則研究未見報道，雜質氣體對不飽和含水條件下CO2水合物形成的協同影響等研究也屬稀缺。
部分研究表明，CO2水合物漿料輸送也是一種潛在的海洋CO2管道輸送方式，與密相輸送相比具有低能耗、低成本、無堵塞風險等優勢，但固液兩相輸送可能麵臨衝刷腐蝕等潛在風險。
（二） 沿程腐蝕風險評估、監測及預警
海底CO2管道運行過程中不可避免地出現水汽凝結、遊離水聚集、偶發性水段塞過流等問題，從而引發管道內壁腐蝕。在低溫、高壓環境中，CO2溶於水形成碳酸，碳鋼管道難以耐受低pH值（< 3）電解質的長期浸蝕，成為海底CO2管道腐蝕穿孔的重要誘因。
1. 低溫、高壓CO2管道腐蝕風險評估
當存在遊離水時，管道腐蝕風險主要取決於表麵腐蝕產物膜的保護能力。在海底管道低溫、高壓工況下，FeCO3的臨界飽和度關於溫度敏感，因而保護性不佳；水氣段塞等複雜流動可能對FeCO3膜造成衝刷腐蝕並破壞其完整性。一旦失去腐蝕產物膜的保護，碳鋼在CO2飽和水溶液中將發生劇烈的活性溶解。當不存在遊離水時，管道內沉積的水滴或薄液膜成為電化學腐蝕發生的電解質場所，相應腐蝕風險與CO2流體的含水量和流速相關。雜質氣體會改變CO2流體特性，進而促成液滴沉降或改變腐蝕產物，在一定程度上加劇腐蝕。
在氣、水交替注入工況下，管道內壁處於密相CO2和水相的周期性交替作用環境中。對於CO2相取代水相的過程，滯留水膜的停留時間直接決定管道腐蝕風險。粗糙或帶有腐蝕產物的管道內壁容易滯留更厚的水膜，而幹燥程度更高、輸送速度更快的CO2流體有利於縮短水膜停留時間。
腐蝕是金屬表麵發生的電化學反應，隻有在表麵形成宏觀或微觀的電解質聚集（即遊離水、水滴、水膜），腐蝕才能發生。在海洋CO2輸送工況下，當管道所處水深為數百米，管道流體的溫度和壓力將處於CO2水合物形成區間；管道內的遊離水將以水合物形式存在，微液滴或薄液膜也轉變為固態水合物，無法提供電化學反應所需的電解質溶液。這種水合物形成環境中的管道腐蝕風險尚需進一步的實驗驗證。
2. 海底管道內腐蝕監測技術
CO2海底管道為整體焊接的封閉結構，在線監測腐蝕的難度較大。實際工程中集成運用多種技術，發揮CO2流體監控、局部監測、定期全覆蓋檢測的優勢，輔以清管作業等措施、數字孿生等技術，實現多源數據融合和全生命周期評價。
現有的CO2管道工程均設置了含水量監測係統，用於實時記錄CO2流體的含水量。當含水量高於設定的臨界值時，需要啟動幹預措施以幹燥CO2流體，確保管道係統穩定運行。
安裝於特定位置的腐蝕探頭或傳感器（分為電阻型、電感型、電化學型等種類），可進行腐蝕信號監測並實時獲取相關信息。這是一種局域性的腐蝕監測技術，在安裝位置受限的海底環境中難以針對腐蝕風險點進行全流程周密布局，可能漏失大多數腐蝕監測的關鍵信息。
腐蝕缺陷檢測是基於多種物理信號反饋的全覆蓋式管道監測手段，分為超聲法、渦流法、漏磁法等。在水下環境中，此類監測裝備需要配合水下或管道機器人進行管道沿程掃描，但成本高昂。在清管器上搭載智能檢測係統，可以獲得更多管道內壁的腐蝕信息。對於海底CO2管道，超遠距離作業和高壓CO2對橡膠的溶解作用導致運行清管作業存在較大的技術挑戰。
（三） CO2泄漏實時監測技術
海底管道運行環境複雜，加之泄漏點難以預見，實時監測並定位管道泄漏的難度極大。當泄漏事件發生後，首先需要借助在線監測係統的數據分析來獲取泄漏點的大概位置，再利用水下機器人對事故點附近進行巡航檢測，進而經由影像、聲學等手段準確定位泄漏點，隨後快速處置以將環境影響降至最低。
1. 分布式光纖定位技術
光纖傳感技術是利用光纖光柵響應周圍環境以獲得光散射信號的變化，進而準確定位信號突變部位的一種原位監測技術。環境的應力、溫度、振動等信號變化，均會對局域光纖內光信號的散射產生影響。該技術在長距離油氣管道、輸水管道等工程中已有應用，在海底管道健康監測方麵也有少量案例。根據實踐經驗，百餘千米長度管道的監測定位精度可達30 m；較短距離管道的監測定位精度可達1 m。
光纖傳感器需要與海底管道同步（近距離）鋪設，或緊貼於管壁外側。海底CO2管道一旦發生局部泄漏，釋放的高壓CO2對局部環境產生降溫、振動等多重作用，均會在光纖傳感信號中得以體現。相較油氣管道，CO2泄漏導致的溫度變化更為顯著，有利於光纖傳感信號的準確識別。
利用分布式光纖傳感技術，還可獲得管道外壁的熱流、微振動等信號。設置相應的信號閾值，可判斷出管道內部水合物、水遊離水、段塞流等的發生部位，為現場管理及安全預警提供可靠依據。考慮到深海環境下安裝難度大、維護成本高，分布式光纖傳感技術應用於海底管道泄漏定位還需克服具體施工問題。
2. 泄漏特征波譜定位技術
泄漏點處的CO2流體在管道內外壓差作用下形成湍流，劇烈摩擦產生聲波信號，聲波將沿著流體和管壁傳播。通過次聲波達到兩個監測點的時間差可計算出泄漏點位置並實現定位。次聲波有著較短的波長，在傳播過程中不易衰減，最大傳播距離可達50 km，適用於海底管道長距離泄漏監測。根據陸上油氣管道的運行經驗，次聲波法泄漏點定位精度可達±50 m。由於次聲波作用距離遠，一定長度的管道僅需在首 / 末段安裝檢測設備即可實現全程泄漏的監測與定位，因而具有廣闊的應用前景。
負壓波法、壓力梯度法也是海底油氣管道泄漏監測與定位的常用方法。對於海底密相輸送CO2流體，泄漏發生後短時間內管道內壓力變化較微弱，此類基於壓力敏感的定位方法可能不適用於CO2管道泄漏監測。
3. 水下機器人巡檢
水下機器人（ROV）是承擔海底管道泄漏精準定位任務的關鍵裝備。在經由光譜法、波譜法獲得管道泄漏事件的初步定位信息後，需要ROV對可疑區段進行沿線巡檢；利用ROV搭載的聲學、光學、溫度等傳感器，獲得管道泄漏的定量信息。ROV工作需要潛航器或維修船配合，聯合完成海底管道的巡檢和維修工作。以目前的技術能力看，ROV可執行4000 m深水作業。
近年來，自主水下航行器（AUV）正在快速發展，以適應惡劣海洋環境下的無人操控需求。尚處於實驗室研發階段的長期駐守自充電AUV在海底管道檢測、定位與維修等方麵展現出廣闊前景。與人工智能技術結合，AUV可適時自主開展常規巡檢任務，獲取信息並同步傳輸至終端控製平台，等待人為指令開展必要的維修前準備工作；將緩解海底管道巡檢的人力資源需求，適應極端環境下海底管道泄漏事故的快速定位與高效處置場景。
（四） 高壓CO2泄放及對環境的影響
海底CO2泄漏將引發一係列的海洋安全與環境問題。麵向突發性的海底CO2管道泄漏事故，需要認清CO2泄放規律，準確把握泄漏過程的關鍵因素並客觀評價對環境的影響後果，才能實施應急救援並開展後續生態補償等工作。
1. 海底管道CO2泄放規律
理解海底管道高壓密相CO2的泄放過程，需從兩方麵出發：CO2羽流在海水中的逸散規律，CO2泄放過程中管道內流體的相變規律。
與陸上CO2管道不同，海底管道泄放出的高壓CO2羽流會受周圍海水限製，其逸散規律與水深密切相關。理論研究認為，高壓海水環境可有效抑製CO2逸散。如果泄放點淺於10 m水深，超過90%的CO2將以氣體形式快速釋放到海平麵以上的大氣中。如果泄放點深於50 m水深，則全部CO2氣體被溶解於海水，在海平麵幾乎觀察不到氣泡逸出。如果泄放點深於500 m水深，CO2將以液態形式湧出，隨後在較短時間內溶解於深層海水。如果泄放點深於1000 m水深，CO2與海水形成水合物，可能影響泄放速率甚至間歇性堵塞泄放口。
在海底管道CO2泄放過程中，管道內部流體的溫度和壓力會發生變化，可能導致氣液兩相流動，局部低溫則進一步增加管道材料脆性斷裂的風險。國內外分別開展了不同規模的現場管道、模擬實驗管道的測試研究。長度為50 km、管徑為0.6 m的陸上埋地管道中9300 t CO2泄放實驗表明，泄放過程中的溫度、壓力沿著氣液分界線演變，管道內出現了氣液兩相共存。小規模的CO2管泄放模擬中，監測到CO2流體的氣液兩相共存狀態，觀察到幹冰直接噴出現象。海洋CO2管道不設置隔離閥門或分段節流閥，如果某處發生泄漏，則整條管道中CO2均參與泄放，尚無直接相關的實驗研究。
2. 海底管道CO2泄漏的安全、環境與生態影響
CO2雖然無毒性，但易於在地表或海麵聚集，可能對附近人員或生物造成窒息、冷凍等安全傷害。1994—2013年，北美地區陸上CO2管道累計發生64次泄漏事件，雖未造成嚴重的傷亡事故，但需要清醒認識CO2泄漏的潛在安全隱患。例如，1986年喀麥隆的尼奧斯湖底的天然CO2大規模噴發，在短時間內蔓延至周邊的低穀地帶，造成1700餘人死亡。CO2管道中的其他雜質氣體如H2S、SO2等，在泄漏過程中也會嚴重威脅人身安全。也要注意到，海洋表麵的人員聚集度非常低，加之高壓海水可溶解並緩衝CO2羽流，一般認為海底管道CO2泄漏的安全風險遠低於陸上管道，對海麵船隻、平台上的工作人員影響有限。
大量泄漏的CO2溶解於海水，會降低局部區域海水的pH值，短時間內對海洋浮遊生物造成直接傷害。長期生活於低pH值環境中的海洋生物，其生活習性、細胞內環境會發生改變。也要注意到，與CO2地層泄漏不同，CO2管道泄漏更加局域化，更容易實施人為管控措施，相應影響強度低、時間短；當CO2管道得到修複，所引發的負麵環境生態效應也隨之消失。
（五） 海洋CO2管道輸送麵臨的工藝技術挑戰
1. 低溫、高壓環境中CO2含水量閾值設置缺乏依據
海底管道中CO2含水量控製需要考慮腐蝕、水合物形成兩方麵因素。工程上最簡單的做法是將CO2脫水處理，使含水量遠低於相應環境的含水飽和度。國外工程經驗是將管道輸送的CO2含水量控製在摩爾比< 5×10-4，但缺少充分的科學論證。在Weyburn油田、Snøhvit項目中，選擇了數值更低、更為安全的含水量閾值，然而CO2脫水處理成本昂貴，雜質氣體則進一步惡化輸送環境。平衡含水量、流動安全之間的關係，成為大規模CO2管道輸送的關鍵技術難題。
2. 海底CO2管道腐蝕風險評估與監測技術
CO2管道腐蝕與遊離水存積相關，發生的時間和空間均受局域環境波動、管道幾何等因素的影響，具有較大的不確定性。常規的全覆蓋式腐蝕監測技術不具備時效性，當發現管道腐蝕缺陷時往往破壞已無法逆轉。局部腐蝕實時監測技術僅安裝於特定位置，存在監測信息代表性差、腐蝕風險估計不足的問題。海底CO2管道沿程腐蝕風險評估的核心難題是融合可獲取的流體、環境、材料等多類型參數，形成“流動‒管道‒材料”集成的理論預測模型和風險識別方法。
3. 超遠距離高壓CO2管道清管技術
清管作業常用於管道檢測、清除堵塞物，是管道運行的重要保障措施。在Weyburn油田、美國NJED項目中，執行了CO2管道全線或支線的清管作業，用於檢測管道腐蝕和排出遊離水。在長距離CO2輸送（>50 km）過程中，清管作業麵臨著代表性難題：清管器主要依靠流體壓力運行，超遠距離清管作業的壓力損失可能導致清管器動力不足，從而存在滯留風險；在密相或超臨界CO2環境中，超遠距離作業時清管器的密封部件會發生磨損或降解而失效。
4. 低成本海底CO2管道泄漏精準定位技術
次聲波法用於泄漏定位雖然成本低、沿線裝備少，但定位精度受作業環境影響較大，也僅適用於距離不超過50 km的海底管道（或需要分段監測），才能確保精度和適用性。分布式光纖傳感技術被視為CO2海底管道泄漏快速精準定位的先進方向，但光纜需要伴隨海底管道同步鋪設，施工難度大、成本高。此外，光纖傳感器僅能監測光纜鋪設一側的CO2泄漏信號，若進行管道空間全方位監測，需要圍繞管道至少布設4個象限的電纜，將顯著增加工程投資。因而提高定位精度、降低工程成本是當前技術攻關的重點方向，集成多種實時監測與沿程動態模擬技術能夠更好實現全方位的快速精準定位。
來源：海洋CO2管道輸送技術現狀與展望[J].中國工程科學
